メタルガスケットは、軟質ガスケットでは耐えられない高温・高圧条件や、高度のシール要求がある場面で使われます。軟鋼、純鉄、銅、ステンレス鋼、アルミニウム、チタン、特殊合金など、条件に応じて最適な材質を選び所定の形状、寸法に加工します。

石油精製・石油化学工業、無機化学工業、火力・原子力発電、自動車、航空機、船舶など、様々な産業分野で利用されるメタルガスケット。
豊和産業では一次加工・二次加工まで一貫して日本で行うことで、トラブルの少ない品質を保ち、お客様の装置の安全性と信頼性の向上のお役に立ちます。

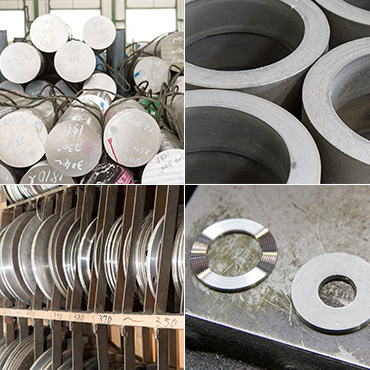

メタルガスケットができるまで

平板・丸棒・鍛造品などから、打ち抜き、旋盤加工、レーザー加工により作られるプレーン形及びノコ歯形メタルガスケットは平面座フランジに用い、他のメタルガスケットは、所定の形状に加工されたフランジに用います。

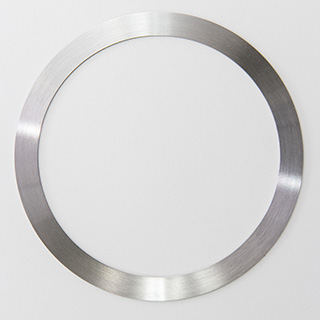

平型のメタルガスケットです。他の形状の製品に比べ、高い締め付け圧力が必要です。
シール性向上のため、フランジにV溝加工する場合があります。

プレーン型メタルガスケット

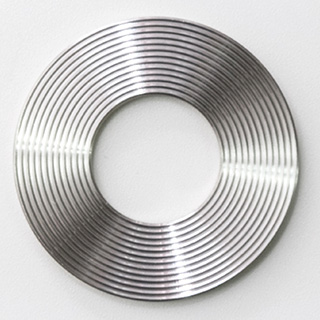

平型のメタルガスケット平面に同心円状に角度90°の溝を付けたものです。
シール性と耐圧力に優れますが、フランジのガスケット座面に傷が付く場合があります。

ノコ歯形メタルガスケット

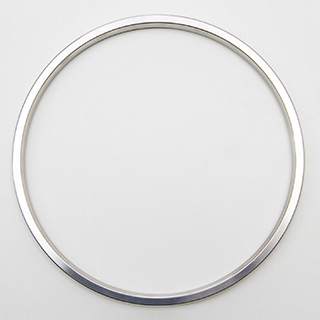

鍛造した材料から機械加工で断面八角形に加工したガスケットです。
オクタゴナル形は溝と面接触となり、高い締め付け圧力が必要ですが、変形量が少ない場合再使用が可能です。

オクタゴナル形リングジョイントガスケット

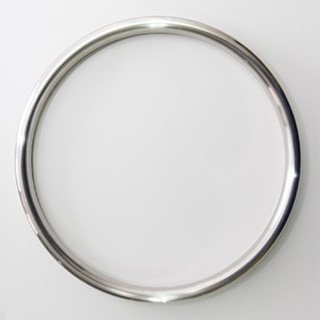

鍛造した材料から機械加工で断面楕円形に加工したガスケットです。
オーバル形は溝と線接触となり、フランジ溝になじみ易い半面、オクタゴナル形に比べ変形しやすく再使用はできません。

オーバル形リングジョイントガスケット

断面形状によって、様々なガスケットの製造・加工に対応します。ご相談ください。

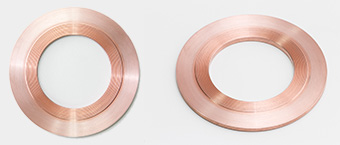

ノコ歯形メタルガスケット（外ツバ）

その他、完成品仕入販売ガスケット多数あります。お気軽にお問合わせ下さい。
